如何打造一台气密性测试仪

气密性测试仪又叫密封性测试仪，主要用于设备的防水气密性检测，如何打造一台气密性测试仪，下面我将针对硬件设计和软件设计两个方面进行更具体的阐述和补充，一起来看看吧。

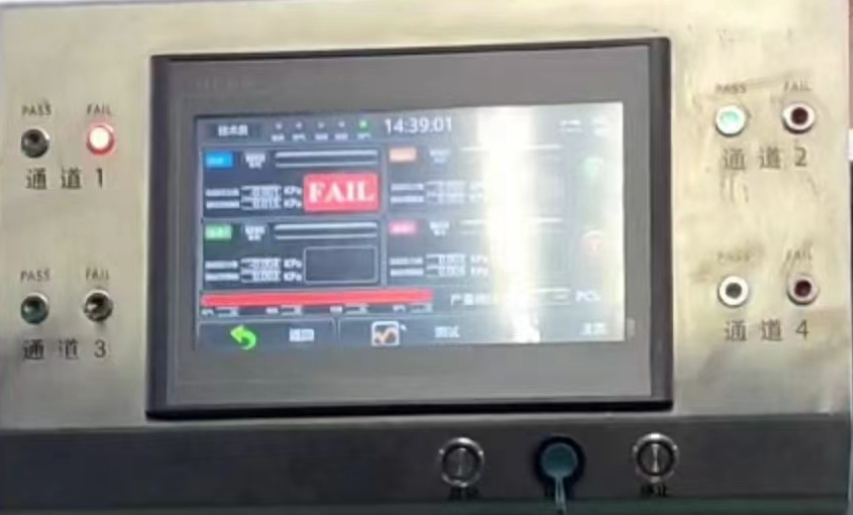

1.触摸屏显示模块

触摸屏选型：根据测试仪的精度要求、操作界面的复杂度和预算，选择适当的触摸屏类型和尺寸。

接口设计：确保触摸屏与微控制器之间的通信接口（如I²C、SPI等）设计合理，保证数据通信的可靠性和实时性。

驱动电路：设计触摸屏的驱动电路，确保触摸屏能够正常工作并响应触摸操作。


2.电源模块

电源选型：选择工业级电源，确保电源的稳定性和可靠性，并考虑电源的功率和电压范围是否满足系统需求。

电源隔离：为了提高系统的抗干扰能力，可以采用电源隔离技术，将传感器和电路系统板的电源进行隔离。

电源滤波：在电源输入端加入滤波电路，减少外部干扰对电源的影响。

3.传感器采集模块

传感器选型：根据测试需求，选择适合的传感器类型和量程，确保传感器能够准确测量压力变化。

信号调理：对传感器输出的信号进行放大、滤波等调理，以提高信号的信噪比和测量精度。

A/D转换：设计A/D转换电路，将传感器输出的模拟信号转换为数字信号，供微控制器处理。

4.电磁阀控制模块

电磁阀选型：选择气控阀，减少电磁阀线圈发热带来的温度变化，降低系统内部误差。

驱动电路：设计电磁阀的驱动电路，确保电磁阀能够可靠地响应微控制器的控制信号。

保护措施：加入过流、过压等保护措施，防止电磁阀损坏或系统故障。

1.模块化设计

模块划分：根据系统功能需求，将软件划分为不同的模块，如硬件初始化、存储管理、检测模块、触摸屏显示模块和信号处理模块等。

接口设计：定义模块之间的接口和数据交换方式，确保模块之间的通信畅通无阻。


2.主程序流程

初始化：在系统启动时，对各个模块进行初始化操作，确保系统能够正常工作。

循环检测：在while循环中，不断读取传感器数据，并根据检测流程控制电磁阀的动作。

数据处理：对采集到的数据进行转换、滤波等处理，提高数据的准确性和可靠性。

结果显示：将检测结果在LCD上进行显示，方便用户查看和记录。

3.调试和维护

调试接口：设计调试接口和调试工具，方便开发人员对系统进行调试和测试。

错误处理：在程序中加入错误处理机制，当系统出现错误时能够给出相应的提示信息或进行自动恢复操作。

软件升级：设计软件升级功能，方便用户对系统进行升级和维护。

通过以上对硬件设计和软件设计的详细阐述和补充，让大家能够更加清晰，全面地了解睿鑫莱气密性测试仪的设计思路和实现方法。
